封裝TO-92

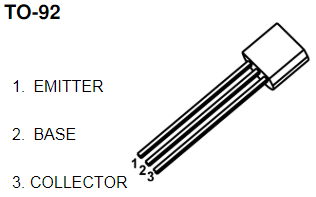

上圖是 8050和8550三極管TO-92封裝外形和引腳排列圖
封裝SOT—23
上圖是8050和8550三極管S0T-23封裝外形和引腳排列圖
8050和8550三極管在電路應用中經常作為對管來使用，當然很多時候也作為單管應用。
8050為硅材料NPN型三極管；
8550為硅材料PNP型三極管。
8050S、8550S、S8050、S8550參數：
耗散功率0.625W （貼片： 0.3W）
集電極電流0.5A
集電極一基極電壓40V
集電極一發射極擊穿電壓25V
特征頻率fT最小150MHZ
按三極管后綴號分為B、C、D檔；貼片為L、H檔
放大倍數 B85-160、C120-200、D160-300、L100-200、H200-350
C8050、C8550參數：
耗散功率1W
集電極電流1.5A
集電極一基極電壓40V
集電極一發射極擊穿電壓25V
特征頻率fT最小100MHZ典型190MHZ
放大倍數：按三極管后綴號分為B-C-D檔
放大倍數 B: 85-160 、C:120-200 、D:160-300
8050SS、8550SS參數：
耗散功率：1W(TA=25℃) 、2W(TC=25℃)
集電極電流1.5A
集電極一基極電壓40V
集電極一發射極擊穿電壓25V
特征頻率fT最小100MHZ
放大倍數：按三極管后綴號分為B-C-D-D3共4檔
放大倍數 B: 85-160 、C:120-200、 D:160-300 、D3:300-400
引腳排列有E-B-C、E-C-B兩種
SS8050 SS8550參數：
耗散功率：1W(TA=25℃) 、2W(TC=25℃)
集電極電流1.5A
集電極一基極電壓40V
集電極一發射極擊穿電壓25V
特征頻率fT最小100MHZ
放大倍數：按三極管后綴號分為B-C-D共3檔
放大倍數 B: 85-160、 C:120-200 、D:160-300
引腳排列多為E-B-C
看完上面的資料，注意到在代換相應的8050或8550三極管時，除了型號匹配，放大倍數也是很重要的參數。但是現在更是廠家眾多，所以在選擇物料的時候更要詳細對照數據手冊確認物料，確保無誤！
