基于雙MOS管的防反灌電路工作原理介紹

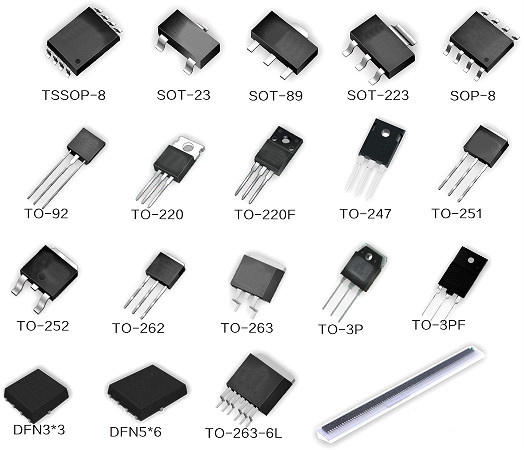

在電子設計領域，防反灌電路是確保電源系統穩定運行的重要組成部分，特別是在電源管理和電池供電系統中。它能夠有效防止電流倒流，避免不必要的功耗和潛在的系統損壞。隨著技術的發展，基于MOS管的防反灌電路逐漸取代傳統的二極管方案，成為高效電源管理的主流選擇。
在電子設計領域，防反灌電路是確保電源系統穩定運行的重要組成部分，特別是在電源管理和電池供電系統中。它能夠有效防止電流倒流，避免不必要的功耗和潛在的系統損壞。隨著技術的發展，基于MOS管的防反灌電路逐漸取代傳統的二極管方案，成為高效電源管理的主流選擇。
一、防反灌電路的基本概念
在電源系統或電池供電設備中，多個電源可能并存，例如外部電源和電池。當外部電源供電時，電池不應放電，但當外部電源斷開時，電池需要無縫接管電路供電。如果沒有適當的防反灌措施，電池可能會通過電源接口對外部設備進行反向供電，導致不必要的功耗，甚至損壞電源管理系統。因此，防反灌電路的作用就是確保電流單向流動，防止回灌現象發生。
二、傳統二極管防反灌方案的局限性
傳統的防反灌電路通常使用二極管（如肖特基二極管）來阻止電流回流。然而，二極管的主要問題在于其正向壓降較大，尤其是在高電流應用中，損耗變得不可忽略。例如：
普通硅二極管的壓降約為0.7V，高電流情況下產生較大的功耗。
肖特基二極管的壓降較低（0.3V~0.5V），但仍然會引起一定損耗。
如果電流為10A，假設二極管的正向壓降為0.4V，則損耗功率為：
P=U×I=0.4V×10A=4W
對于大電流應用來說，這樣的功耗是不可接受的，因此采用MOS管來替代二極管成為一種更高效的解決方案。
三、雙MOS防反灌電路的工作原理
MOS管具有極低的導通電阻（通常在毫歐級別），相比二極管可以顯著降低功耗。雙MOS防反灌電路利用兩個MOS管（通常為N溝道MOSFET），通過合理的驅動方式，確保電流僅能沿指定方向流動，而不會出現倒灌現象。
基本電路結構
主導通MOS（Q1）：用于控制電流流向，通常采用低導通電阻的N溝道MOSFET。
防倒灌MOS（Q2）：用于防止電流倒流，一般與Q1共源極連接。
控制電路：用于檢測輸入電壓，并正確驅動MOS管的導通與關斷狀態。
工作原理
當外部電源存在時（正常供電狀態）：
Q1導通，允許電流從外部電源流向負載。
Q2的柵極電壓由控制電路調節，使其保持關斷狀態，防止電池通過Q2放電到電源輸入端。
當外部電源斷開（切換至電池供電）：
Q1的柵極電壓降低，MOS管關斷，防止電池通過Q1對外部電源供電。
Q2被導通，確保電池能夠順利向負載供電，避免出現短時掉電現象。
四、雙MOS防反灌電路的優勢
相比傳統的二極管防反灌方案，基于雙MOS的防反灌電路具有以下幾個明顯的優勢：
超低損耗：MOS管的導通電阻遠低于二極管的正向壓降，因此能有效降低功耗，提高能效。
高效率：尤其適用于高電流應用場景，如電動車、電池管理系統（BMS）、UPS等。
自動切換：不需要外部控制信號，可根據輸入電壓自動實現無縫切換，提高供電可靠性。
適用廣泛：可用于多電源系統、太陽能供電系統、移動設備電源管理等多種場景。
五、設計注意事項
在實際應用中，設計雙MOS防反灌電路時，需要注意以下幾點：
MOS管的選擇
選取低導通電阻（Rds(on)）的MOS管，以減少損耗。
選擇合適的開啟電壓Vgs(th)，確保MOS管能夠正確開關。
需要考慮MOS管的耐壓，確保其能承受電源輸入電壓。
驅動電路優化
由于N溝道MOSFET需要較高的柵極電壓才能導通，因此可能需要升壓驅動電路來提升Vgs。
確保MOS管在需要關斷時完全關閉，以避免漏電流導致的功耗增加。
控制電路的設計
需要確保外部電源斷開時，電池能夠及時接管供電，避免電壓中斷。
控制電路的響應速度應足夠快，避免切換過程中的瞬態電壓波動。
六、結論
基于雙MOS的防反灌電路相比傳統二極管方案，具有更低的功耗、更高的效率和更強的自動切換能力，因此在電源管理、電池系統以及高功率應用中得到了廣泛應用。合理選擇MOS管、優化驅動電路、完善控制策略，將有助于提升電路的穩定性和可靠性，使其在各種場景下高效運行。
這一方案在新能源、電動汽車、電池保護系統等領域尤為重要，未來隨著功率電子技術的發展，MOS管防反灌電路也將進一步優化，提升性能，為更多高效電源管理系統提供支持。
