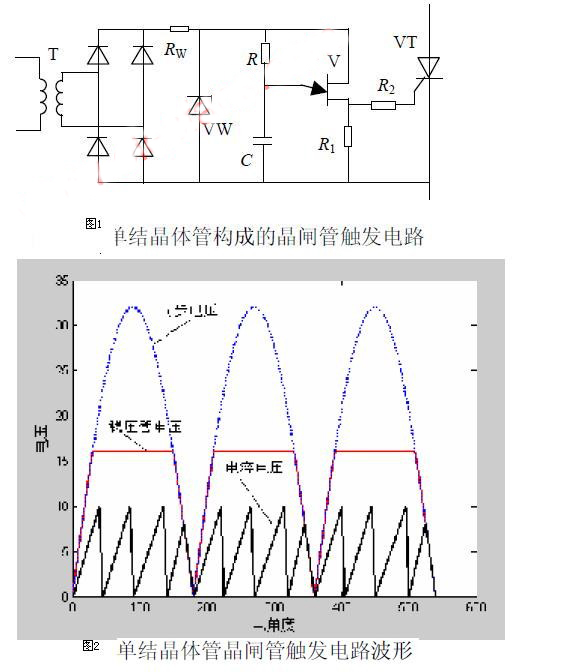

用單結晶體管構成的晶閘管觸發電路如圖1 所示，觸發電路的有關電壓波形如圖2 所示。與單結晶體管構成弛張振蕩電路相比較，電路的振蕩部分相同，同步是通過對電源電路的改進實現的。取自主電路的正弦交流電通過同步變壓器T 降壓，變為較低的交流電壓，然后經二極管整流橋變成脈動直流。穩壓管VW 和電阻RW的作用是“削波”，脈動電壓小于穩壓管的穩壓值時，VW 不導通，其兩端的電壓與整流輸出電壓相等；如果脈動電壓大于穩壓管的穩壓值，將使VW 擊穿，其兩端電壓保持穩壓值，整流橋輸出電壓高出穩壓值的部分降在電阻RW上。這樣VW 兩端的電壓波形近似與一個梯形波，用這個電壓取代弛張振蕩電路中的直流電源，起到同步作用。

由于振蕩電路的電源為梯形波，在主電路正弦波每一半波結束和開始的一段時間，振蕩電路的電源電壓很小，電路不振蕩，同時電容電壓釋放到0。當電源電壓接近梯形波的頂部時，振蕩電路開始工作，當電容充電使兩端的電壓達到峰點電壓時，單結晶體管導通電容放電，放電電流流過R1與被觸發晶閘管的門極的并聯電路形成輸出，為晶閘管提供觸發脈沖，使晶閘管導通。然后電路進入下一振蕩周期，但晶閘管一經導通門極就失去控制作用，一個電源電壓半周中振蕩電路輸出的脈沖只是第一個起到觸發作用，后面的脈沖是無效的。在主電路電壓的半周接近結束時，振蕩電路的電源電壓進入梯形波的斜邊并迅速下降，振蕩電路停振，同時電容電壓釋放到0。因此在主電路的每一個半波中，電容總是從0開始充電，保證了觸發脈沖與主電路電壓的同步。

用單結晶體管構成的晶閘管觸發電路如圖1 所示，觸發電路的有關電壓波形如圖2 所示。與單結晶體管構成弛張振蕩電路相比較，電路的振蕩部分相同，同步是通過對電源電路的改進實現的。取自主電路的正弦交流電通過同步變壓器T 降壓，變為較低的交流電壓，然后經二極管整流橋變成脈動直流。穩壓管VW 和電阻RW的作用是“削波”，脈動電壓小于穩壓管的穩壓值時，VW 不導通，其兩端的電壓與整流輸出電壓相等；如果脈動電壓大于穩壓管的穩壓值，將使VW 擊穿，其兩端電壓保持穩壓值，整流橋輸出電壓高出穩壓值的部分降在電阻RW上。這樣VW 兩端的電壓波形近似與一個梯形波，用這個電壓取代弛張振蕩電路中的直流電源，起到同步作用。

由于振蕩電路的電源為梯形波，在主電路正弦波每一半波結束和開始的一段時間，振蕩電路的電源電壓很小，電路不振蕩，同時電容電壓釋放到0。當電源電壓接近梯形波的頂部時，振蕩電路開始工作，當電容充電使兩端的電壓達到峰點電壓時，單結晶體管導通電容放電，放電電流流過R1與被觸發晶閘管的門極的并聯電路形成輸出，為晶閘管提供觸發脈沖，使晶閘管導通。然后電路進入下一振蕩周期，但晶閘管一經導通門極就失去控制作用，一個電源電壓半周中振蕩電路輸出的脈沖只是第一個起到觸發作用，后面的脈沖是無效的。在主電路電壓的半周接近結束時，振蕩電路的電源電壓進入梯形波的斜邊并迅速下降，振蕩電路停振，同時電容電壓釋放到0。因此在主電路的每一個半波中，電容總是從0開始充電，保證了觸發脈沖與主電路電壓的同步。

用單結晶體管構成的晶閘管觸發電路如圖1 所示，觸發電路的有關電壓波形如圖2 所示。與單結晶體管構成弛張振蕩電路相比較，電路的振蕩部分相同，同步是通過對電源電路的改進實現的。取自主電路的正弦交流電通過同步變壓器T 降壓，變為較低的交流電壓，然后經二極管整流橋變成脈動直流。穩壓管VW 和電阻RW的作用是“削波”，脈動電壓小于穩壓管的穩壓值時，VW 不導通，其兩端的電壓與整流輸出電壓相等；如果脈動電壓大于穩壓管的穩壓值，將使VW 擊穿，其兩端電壓保持穩壓值，整流橋輸出電壓高出穩壓值的部分降在電阻RW上。這樣VW 兩端的電壓波形近似與一個梯形波，用這個電壓取代弛張振蕩電路中的直流電源，起到同步作用。

由于振蕩電路的電源為梯形波，在主電路正弦波每一半波結束和開始的一段時間，振蕩電路的電源電壓很小，電路不振蕩，同時電容電壓釋放到0。當電源電壓接近梯形波的頂部時，振蕩電路開始工作，當電容充電使兩端的電壓達到峰點電壓時，單結晶體管導通電容放電，放電電流流過R1與被觸發晶閘管的門極的并聯電路形成輸出，為晶閘管提供觸發脈沖，使晶閘管導通。然后電路進入下一振蕩周期，但晶閘管一經導通門極就失去控制作用，一個電源電壓半周中振蕩電路輸出的脈沖只是第一個起到觸發作用，后面的脈沖是無效的。在主電路電壓的半周接近結束時，振蕩電路的電源電壓進入梯形波的斜邊并迅速下降，振蕩電路停振，同時電容電壓釋放到0。因此在主電路的每一個半波中，電容總是從0開始充電，保證了觸發脈沖與主電路電壓的同步。
