二極管有一個共同的特性單向?qū)ǎ聪蚪刂梗覀儚乃姆栆部梢钥闯鰜怼?br />
在二極管應用中要注意那些參數？
正向?qū)娏鱅F
正向?qū)妷篤F
正向峰值浪涌電流IFSM
反向重復峰值電壓VRRM
反向漏電流IR
反向恢復時間Trr
我打個比喻，可能并不合量，但基本能表達個大概意思。
大多人都見過水壩，水壩的水都是從放水閘流出，水閘與下游還是有點高度，就是VF；水壩能承受的長時間開關放水的最大水量，就是IF；比如大暴雨，刮臺風，瞬間雨量暴增，大壩短時間能承受的最大暴雨水量，就是IFSM；關水閘的時間是10秒，你不能快于這個關閘時間（Trr），不然水關不住。當閘門關閉放水后，還是有一部分水反滲到地里去了，就是IR；當發生水倒灌時，要高過壩高（VRRM），才能灌過去。

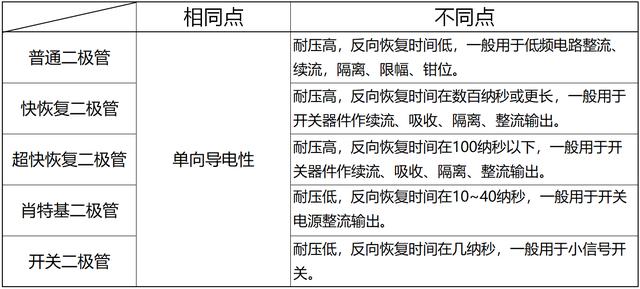

主要的二極管應用作了一下總結。

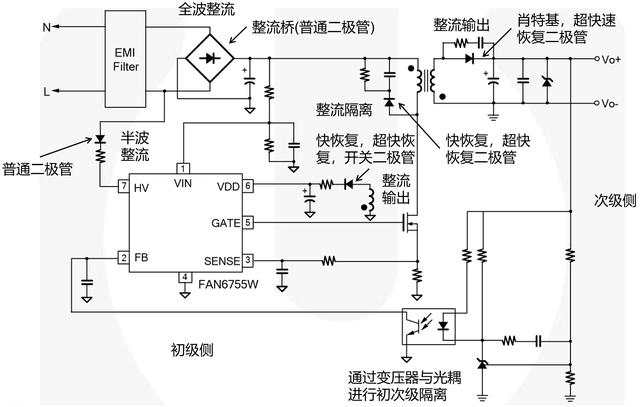

那具體在電路那個位置上
現在人們的生活節奏越來越快，希望工作效率越高越好。電子產品也一樣，開關電源的效率也是希望越高越好，巴不得能量100%轉換，沒有損耗。這就要求二極管的開關速度也要越來越快，速度快了相當于流過的電流就多，由于二極管自身的壓降，耗散功率（P=VFxIF）也越大，管子會越來越燙，無法散熱導致燒毀，所以制造商想方設法的降低管壓降（內阻），來減少發熱量。
二極管替換，在耗散功率允許的情況下，速度快的可以替換速度慢的，速度慢的不能代替速度快的，為什么呢？

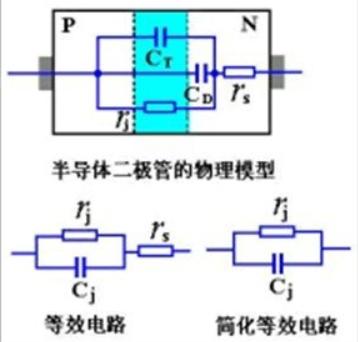

從上圖可以看出，二極管等效于電阻，電容構成，在理想二極管模型上，可把它看成一個理想開關。正偏時，相當于"開關"閉合（ON），電阻為零，壓降為零；反偏時，相當于"開關"斷開（OFF），電阻為無限大，電流為零。

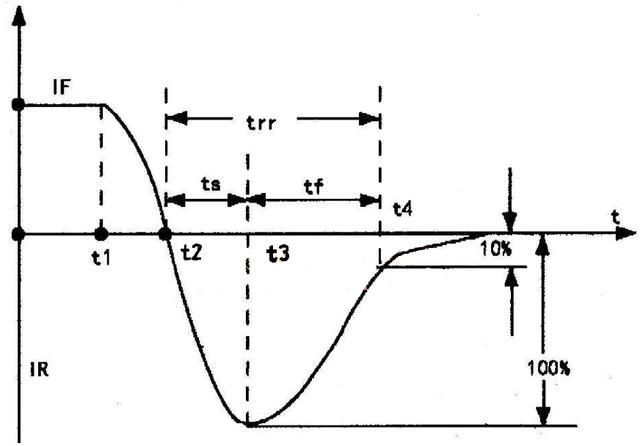

在實際應用中，二極管正向?qū)〞r，其正向電阻和正向降壓均不為零；反向戳止時，其反向電阻也不是無窮大，反向電流也不為零。并且二極管開、關狀態的轉換需要一定時間Trr。
在高頻的開關電路中，Trr這個參數就顯示至關重要，低頻二極管用在高頻上就會因?yàn)闊o法快速恢復而發生反向漏電，導致管子燒毀，還有高頻使等效電容直接導通，二極管失去了單向?qū)щ娦裕鵁龤В愿哳l電路中選反向恢復時間短，自身電容小的二極管。
