穩壓二極管的作用主要是用來保護電路，那么穩壓二極管是如何達到這些作用的呢？
兩個穩壓二極管反向串聯的作用：
1、經常在功率較大的放大電路，功率管的基極b與發射極e即發射結并聯兩個反向的二極管，這是通過對發射結輸入電流的分流作用而起保護作用；
2、兩個二極管反向串聯后對與之并聯的電路可起過壓保護作用，當電路過壓時，二極管首先擊穿短路；
雙向過壓保護。這種雙向tvs，雙向過壓保護電路一般用于電子電路，與被保護的PN結并聯，保護該PN免遭反向過電壓的危害；
作用：過壓保護，靜電保護，電壓鉗位，阻尼作用。

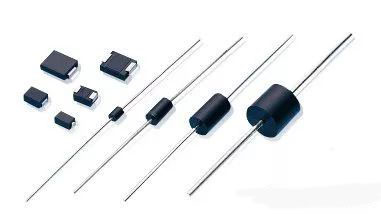

瞬態電壓抑制器(Transient Voltage Suppressor)簡稱TVS，是一種二極管形式的高效能保護器件。當TVS二極管的兩極受到反向瞬態高能量沖擊時，它能以10-12秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩梗崭哌_數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件，免受各種浪涌脈沖的損壞。
1、將TVS二極管加在信號及電源線上，能防止微處理器或單片機因瞬間的肪沖，如靜電放電效應、交流電源之浪涌及開關電源的噪音所導致的失靈。
2、靜電放電效應能釋放超過10000V、60A以上的脈沖，并能持續10ms；而一般的TTL器件，遇到超過30ms的10V脈沖時，便會導至損壞。利用TVS二極管，可有效吸收會造成器件損壞的脈沖，并能消除由總線之間開關所引起的干擾(Crosstalk)。
3、將TVS二極管放置在信號線及接地間，能避免數據及控制總線受到不必要的噪音影響。開關電源中的開關管一般是mos管，由于mos管的G極對靜電或過壓非常敏感，所以為了保護它免遭損壞才加雙向TVS給與保護，一般三極管開關并不害怕靜電，很少有這個保護。
4、如果是兩個穩壓二極管反向串聯，正、反方向電壓到達穩壓值時，電壓被鉗位；
5、如果是兩個穩壓二極管反向串聯，正、反方向電壓到達穩壓值時，電流劇增，電動力增大，起阻尼作用。
