三極管有靜態和動態兩種工作狀態。三極管的直流工作電流稱為靜態電流，給三極管加入交流信號之后的工作電流稱為動態工作電流，即交流工作狀態。
一個完整的三極管電路分析有四步：直流電路分析、交流電路分析、元器件作用分析和修理識圖。
1．三極管直流工作電壓供給電路分析方法及口訣
為了使三極管工作在放大狀態下，必須給三極管各電極一個合適的直流工作電壓，以使三極管各電極產生合適的直流電流，否則三極管不能工作在放大狀態。牢記一點：沒有三極管的直流工作電壓就沒有它的交流工作狀態，在三極管電路故障檢修中往往通過測量直流電壓或電流來推斷交流工作狀態。
分析三極管直流電壓供給電路有個口訣：“抓住三個電極，向電源和地線方向分析。”具體地講有兩點：

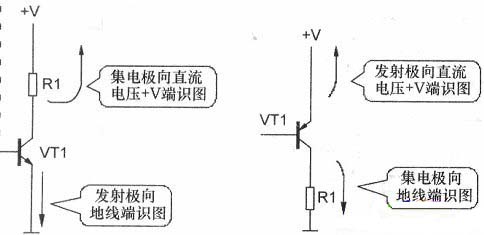

(1)抓住集電極與發射極之間直流電壓供給電路，具體方法是：從集電極向直流工作電壓端識圖（或向地線端識圖），再從發射極向地線端（或直流電壓端識圖），如下圖所示，這是三極管直流工作電壓供給電路分析的第一步。
(2)抓住基極與直流工作電壓、與地線之間的電壓供給電路，具體方法是：從基極向直流工作電壓端識圖，或向地線端識圖，還有一種情況是從基極向集電極方向識圖，如上圖所示，這是三極管直流工作電壓供給電路分析的第二步。

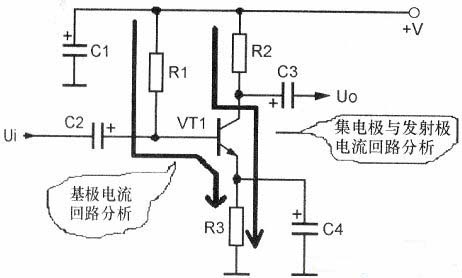

如上圖所示是直流電路分析示意圖。為了方便直流電路的分析，通常可采用直流等效電路分析的方法。

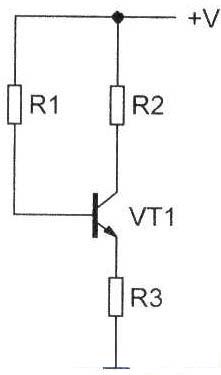

直流等效電路分析方法是：由于電路中的電容具有隔直流特性，所以可以將它們看成開路，這樣就可以畫成如下圖所示直流等效電路，用這一電路進行直流電路分析就相當簡潔。
基極電流回路分析：直流工作電壓+V→電阻Rl一三極管VT1基極一-極管VT1發射極一R3一地。
集電極與發射極電流回路分析：直流工作電壓+V一電阻R2一三極管VT1集電極一-極管VT1發射極一R3一地。
2．交流電路分析內容和方法
(1)分析交流信號的傳輸線路，這一電路分析的目的是搞清楚信號從哪輸入到三極管基極，信號在這幾級放大器中具體經過了哪些具體的元器件，信號最終從哪里輸出，這是交流電路分析中的重要一環，如圖6所示是信號傳輸線路示意圖。
這一電路中的信號傳輸過程是：輸入信號Ui一耦合電容C1一三極管VT1基極一三極管VT1集電極一耦合電容C3一三極管VT2基極一三極管VT2集電極一耦合電容C4一輸出信號Uo送到后級電路中。
進行交流信號傳輸線路分析的目的是：了解信號在放大器中具體經過的線路，以便在故障檢修中能夠一步步地跟蹤信號，檢測信號在哪個環節出了故障。
(2)分析信號在傳輸過程中受到了哪些處理環節，如信號在哪個環節是放大，在哪個環節受到衰減，哪個環節不放大也不衰減，信號是不是受到了補償等。
C1、C3和C4耦合信號，對信號沒有放大作用，也基本上沒有衰減作用，主要起隔直流通交流作用。VT1和VT2對信號具有放大作用。
這一步分析的目的是了解交流信號在經過一個環節后的幅度是增大還是減小，或是沒有增大或沒有減小，以便在信號檢測時判斷電路工作是否正常。
