在電路中，電壓跟隨器一般做緩沖級及隔離級。因?yàn)椋妷悍糯笃鞯妮敵鲎杩挂话惚容^高，通常在幾千歐到幾十千歐，如果后級的輸入阻抗比較小，那么信號就會有相當?shù)牟糠謸p耗在前級的輸出電阻中。電壓跟隨器的另外一個作用就是隔離。
電壓跟隨器作用

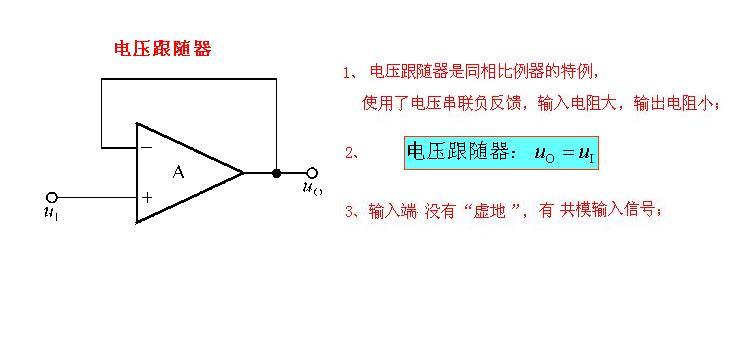

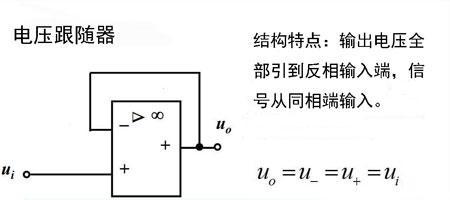

電壓跟隨器電路圖
電壓跟隨器工作原理
電壓跟隨器的輸入電壓與輸出電壓大小和相位一樣。電壓跟隨器的輸入阻抗很大，輸出阻抗很小，可以看成是一個阻抗轉換的電路（低頻），這樣可以提高原來電路帶負載的能力，（不知道這樣講能不能理解？）。也就是，假如原來的電路輸出阻抗比較大，而所加載的電阻小（負載大，電流大），壓降也會比較大。這是加電壓跟隨器，就可以解決這個問題。
電壓跟隨器工作原理：利用它的輸入阻抗高和輸出阻抗低之特點，在電路中起阻抗匹配的作用。
電壓跟隨器的電壓增益近似為1。當輸入阻抗很高時，就相當于對前級電路開路，當輸出阻抗很低時，對后級電路就相當于一個恒壓源，即輸出電壓不受后級電路阻抗影響。一個對前級電路相當于開路，輸出電壓又不受后級阻抗影響的電路當然具備隔離作用，即使前、后級電路之間互不影響。所以，電壓跟隨器常用作中間級，以“隔離”前后級之間的影響，此時也稱之為緩沖級。
電壓跟隨器是用一個三極管構成的共集電路，具有高輸入電阻、低輸出電阻的特點。其主要作用是將交流電流放大，以提高整個放大電路的帶負載能力。
你可以極端一點去理解，當輸入阻抗很高時，就相當于對前級電路開路，當輸出阻抗很低時，對后級電路就相當于一個恒壓源，即輸出電壓不受后級電路阻抗影響。一個對前級電路相當于開路，輸出電壓又不受后級阻抗影響的電路當然具備隔離作用，即使前、后級電路之間互不影響。所以，電壓跟隨器常用作中間級，以“隔離”前后級之間的影響，此時也稱之為緩沖級。
