生活中用來測量直流電流用的儀器，大家將其稱之為分流器，事實上，分流器是一個阻止很小的電阻，每當有直流電流通過分流器時便會產生壓降，并且在直流電流表上顯示出來。分一小部分的電流使得推動表指示出現數值，即所謂的分流，小電流(mA)與大回路里的電流(1A-幾十A)比例越小，意味著電流表指示讀數的線性就越好，越精確。一類可創建低電阻路徑的電阻器就是由分流電阻器構成的，電流測量在眾多應用中都是必不可少的環節，因?yàn)榉至髌鞯碗娮璧奶攸c(diǎn)，它們被廣泛用于測量高電流。

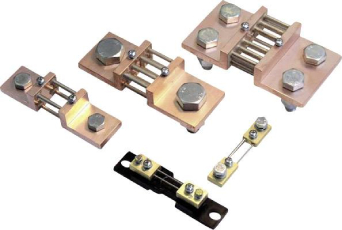

圖1 分流電阻器
1.什么是分流電阻器
在電子產品中，分流器是一種為電流創建低電阻路徑的裝置，使其能夠繞過電路中的另一個點。分流電阻器用于測量交流或直流電流，這是通過測量電阻兩端的電壓降來完成的。分流電阻器的主要目的是測量電流，分流器在電流測量電路中的位置如下圖所示：

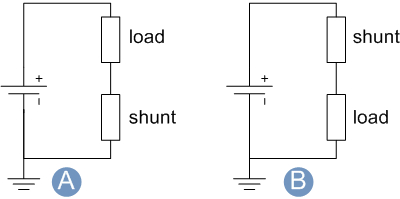

圖2 分流電阻器位置
A通常將分流器放置在接地側以消除共模電壓。但是存在其他缺點。在B這種配置中，共模電壓對于電流表來說可能太高了。
仔細選擇分流電阻在電路中的位置很重要。當電路與測量設備共用一個公共接地時，分流器通常盡可能靠近接地放置。原因是為了保護電流表免受可能過高的共模電壓損壞設備或給出錯誤結果。這種設置的一個缺點是可能無法檢測到繞過分流器的漏電流。如果分流器放置在未接地的支路中，則必須將其與地隔離或包括分壓器或隔離放大器以保護儀器。其他方法也是可能的，包括使用霍爾效應傳感器來避免將測量儀器與高壓電路直接連接，但是電流分流器通常更實惠。
2.分流電阻器的工作原理
分流電阻是一種使用非常低的一個電流表電阻高精密電阻測量電路中的電流通過。它是與某一電路并聯導體的電阻。
與某一電路并聯的導體的電阻。在總電流不變的情況下，在某一電路上并聯一個分路將能起到分流作用，部分電流由分路通過，使通過該部分電路的電流變小。分流電阻的阻值越小，分流作用越明顯。在電流計線圈兩端并聯一個低阻值的分流電阻，就能使電流計的量程擴大，改裝成安培表，可量度較大的電流。 阻值的選擇直接影響分流電流比例。在總電流不變的情況下，在某一電路上并聯一個分路將能起到分流作用，部分電流由分路通過，使通過該部分電路的電流變小。 分流的尺寸可供選擇的范圍從到下一個放大器和電流數百數千，但價格可能會非常昂貴。
3.分流電阻器的作用
3.1保護電路免受過壓
保護電路免受過高電壓影響的一種方法是使用Crowbar電路，當電壓過高時，設備會短路。使電流平行于電路流動。這會立即導致電路中的電壓下降，通過分流器的高電流觸發斷路器或保險絲。
3.2繞過有缺陷的設備
當串聯電路中的一個元件發生故障時，它將破壞整個電路。可以使用分流器來克服這個問題，由于故障而存在的較高電壓將導致分流器短路，電流會繞過有缺陷的元件，一個很好的例子就是圣誕燈飾。
3.3解決噪音問題
帶有電容器的分流器有時會應用于高頻噪聲成為問題的電路中。在不需要的信號到達電路元件之前，電容器將噪聲重定向到地面。
4.關于分流電阻器的常見問題
4.1分流電阻用在什么地方?
分流電阻器用于測量交流或直流電流，這是通過測量電阻兩端的電壓降來完成的。
4.2分流的目的是什么?
分流器是一種通過外科手術放置在大腦中(或偶爾放置在脊柱中)的空心管，以幫助排出腦脊液并將其重定向到身體中可以被重吸收的另一個位置。
4.312v分流器有什么作用?
分流器將電流流動轉換為電壓信號，例如：如果 10 安培從太陽能電池板流向電池(通過分流器)——這將在分流器的小端子上產生 1 毫伏的電壓。
4.4分流電阻的計算方法?
IGG=S(I-IG) 或 S=GIGI-IG。上面的等式提供了與電流計并聯連接的分流器值，以轉換為范圍為 0-I 的電流表。串聯使用電流表來測量電流。
4.5如何連接分流電阻器?
在檢流計上并聯一個分流電阻，以保持其電阻較低。這種低電阻電流計(電流表)與電路串聯使用，以測量通過電路的電流強度。分流器與電流表并聯，分流器的電壓下降保持不變，數據表指針的移動不受分流器的影響。
4.6為什么分流電阻器要并聯?
一個分流電阻與檢流計并聯以保持低電阻。這種低電阻檢流計與電路串聯使用，以測量通過電路的電流強度。
結語
以上就是分流電阻器工作原理及與作用的介紹了，在當今社會，分流電阻器被廣泛應用，電子學中分流一詞的含義比這更廣泛。分流器是在電路中用于將電流重定向到另一部分周圍的元件，應用領域千差萬別。注意在進行電阻測量時要進行安全檢查，在連接歐姆表引線之前，關閉電路中的電源。如果正在測量電阻，請不要打開電源，以確保使用安全。
