圖所示是BTL功率放大器的電路結構示意圖。這種功率放大器由兩組功率放大器構成，揚聲器BL1接在兩組功率放大器的輸出端之間。同時，要給兩個功率放大器輸入大小相等、相位相反的信號。
這一電路的基本工作原理是：在輸入信號Ui為正半周期間，輸入信號-Ui為負半周，輸入信號Ui經放大器1放大后從其輸出端輸出，這一輸出信號在輸出端為正半周信號。
與此同時，輸入信號-Ui經放大器2放大后從其輸出端輸出，這一輸出信號為負半周信號。這樣，流過揚聲器BL1的電流方向為從上而下。
當輸入信號變化了半周后，輸入信號Ui為負半周，-Ui為正半周，這時兩個輸入信號經過各自的放大器放大后，放大器2輸出端輸出的是正半周信號，而放大器1輸出端輸出的是負半周信號，這時信號電流是從下而上地流過揚聲器BL1，在BL1中得到了一個完整的信號。
電路分析：
（1）流過揚聲器的信號電流是從一組電路輸出端流出，流入另一組電路的輸出端，當輸入信號變化了半周之后，揚聲器中的信號電流方向相反。
（2）分析BTL功率放大器時，主要分析輸入端的信號源電路，即產生大小相等、相位相反兩個信號的電路。分析分負載放大器時，主要了解集電極電阻等于發射極電阻，集電極電流約等于發射極電流。
（3）揚聲器不接地，并不是說揚聲器某一端與地之間沒有直流電壓，只是揚聲器兩根引腳之間沒有直流電壓，所以沒有直流電流流過揚聲器。
修理中，切不可將揚聲器的某一根引腳直接接地，否則會有很大的直流電流流過揚聲器，燒壞揚聲器。當BTL輸出級出現故障時，兩組電路輸出的直流電壓不相等，將有很大的直流電流流過揚聲器，揚聲器也會被燒壞。

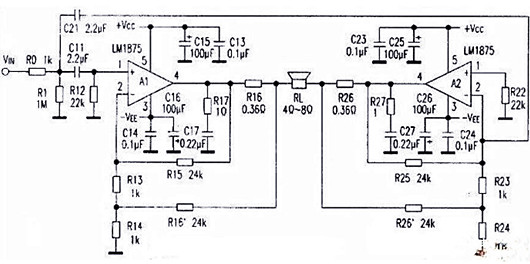

BTL功率放大器電路圖
LM1875功率放大器電路簡單，音色優美，具有膽機音色。用其制作的功率放大器，在正負25V電壓下輸出功率可達25W為了輸出更大的功率，可以接成BTL電路。
以上電路輸出功率超過60W（8歐喇叭），是設計成的電流負反饋電路，音色更優美。另外，本板主推薦將圖中的C11和C21取消，而在輸入?端加電容（將C11改在此處）。將電路改成直流放大器，效果會更好。
