簡單直流降壓電路圖
DC-DC變換器的基本電路有升壓變換器、降壓變換器、升降壓變換器三種。

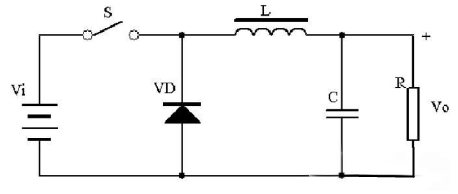

降壓變換器原理圖如圖1所示，當開關閉合時，加在電感兩端的電壓為（Vi-Vo），此時電感由電壓（Vi-Vo）勵磁，電感增加的磁通為：（Vi-Vo）*Ton。
當開關斷開時，由于輸出電流的連續，二極管VD變?yōu)閷?dǎo)通，電感削磁，電感減少的磁通為：（Vo）*Toff。
當開關閉合與開關斷開的狀態達到平衡時，（Vi-Vo）*Ton=（Vo）*Toff，由于占空比D《1，所以Vi》Vo，實現降壓功能。
圖1; 降壓變換器原理圖

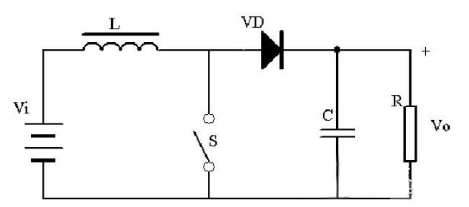

升壓變換器原理圖如圖2所示，當開關閉合時，輸入電壓加在電感上，此時電感由電壓（Vi）勵磁，電感增加的磁通為：（Vi）*Ton。
當開關斷開時，由于輸出電流的連續，二極管VD變?yōu)閷?dǎo)通，電感削磁，電感減少的磁通為：（Vo-Vi）*Toff。
當開關閉合與開關斷開的狀態達到平衡時，（Vi）*Ton=（Vo-Vi）*Toff，由于占空比D《1，所以Vi。
圖2;升壓變換器原理圖

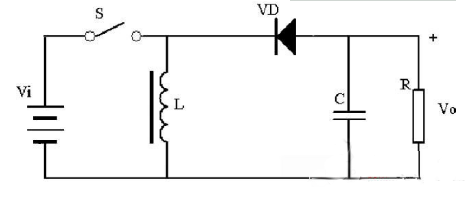

升降壓變換器、入出極性相反原理如圖3，當開關閉合時，此時電感由電壓（Vi）勵磁，電感增加的磁通為：（Vi）*Ton;當開關斷開時，電感削磁，電感減少的磁通為：（Vo）*Toff。
當開關閉合與開關斷開的狀態達到平衡時，增加的磁通等于減少的磁通，（Vi）*Ton=（Vo）*Toff，根據Ton比Toff值不同，可能Vi《Vo，也可能Vi》Vo。
圖3;升降壓變換器原理圖
