MOSFET導通行為與電路設計中的關鍵參數介紹

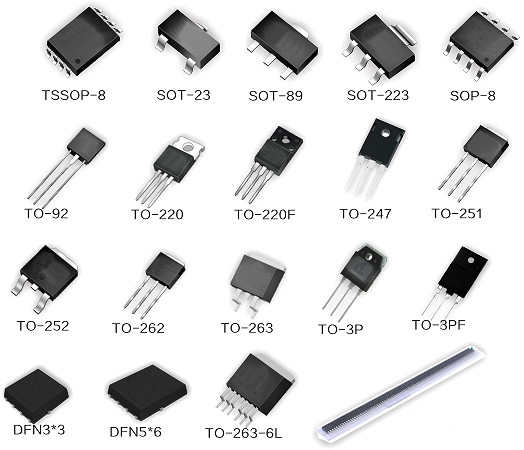

在現代電子電路設計中，MOSFET（金屬-氧化物-半導體場效應晶體管）作為核心功率器件，憑借其高效、低功耗和高速開關特性，在模擬和數字電路、功率轉換、信號放大等領域廣泛應用。深入理解MOSFET的導通行為及相關關鍵參數，對于優化電路設計、提升系統性能具有至關重要的作用。
在現代電子電路設計中，MOSFET（金屬-氧化物-半導體場效應晶體管）作為核心功率器件，憑借其高效、低功耗和高速開關特性，在模擬和數字電路、功率轉換、信號放大等領域廣泛應用。深入理解MOSFET的導通行為及相關關鍵參數，對于優化電路設計、提升系統性能具有至關重要的作用。
一、MOSFET的導通行為
（一）NMOS的導通機制
NMOS晶體管的導通依賴于柵極電壓相對于源極電壓的提升。當柵極-源極電壓（Vgs）超過閾值電壓（Vgs(th)）時，P型襯底中的空穴被排斥，電子在柵極下方形成反型層，連接源極和漏極，使電流得以流動。導通條件為：
Vgs > Vgs(th)
隨著Vgs的進一步增加，漏極電流（Id）逐漸增大。根據漏極-源極電壓（Vds）的不同，MOSFET可工作在線性區（小Vds）或飽和區（大Vds），其工作模式隨之變化。
（二）PMOS的導通機制
PMOS管的工作原理與NMOS相反。要使其導通，柵極電壓必須低于源極電壓，并滿足以下條件：
Vsg > |Vgs(th)| （通常寫作 Vs - Vg > Vgs(th)）
在滿足上述條件后，N型襯底中的電子被排斥，形成P型溝道，使電流從源極流向漏極。
二、電路設計中的關鍵參數
在MOSFET的應用與設計過程中，以下關鍵參數直接影響器件性能及電路工作狀態：
（一）閾值電壓（Vgs(th)）
閾值電壓決定了MOSFET的開關特性。對于低功耗電路，較低的閾值電壓有助于降低功耗，但過低的Vgs(th)可能導致誤導通。因此，在設計中需綜合考慮功率損耗與穩定性，選擇合適的MOSFET型號。
（二）導通電阻（RDS(on)）
RDS(on)表示MOSFET在完全導通狀態下的源極-漏極電阻。較低的RDS(on)可減少導通損耗，提高效率。在高功率應用中，選擇低RDS(on)的MOSFET能夠降低發熱，提升系統穩定性。
（三）柵極電荷（Qg）
柵極電荷決定了MOSFET的開關速度。Qg越小，MOSFET的開關時間越短，開關損耗也越小。在高頻應用中，降低Qg可顯著提高轉換效率。
（四）漏極-源極擊穿電壓（Vds(max)）
Vds(max)是MOSFET能夠承受的最大漏極-源極電壓，直接影響器件的耐壓能力。對于功率開關電路，需選擇比實際工作電壓更高的Vds(max)，以提高安全裕度。
（五）反向恢復時間（trr）
在開關電源、逆變器等應用中，MOSFET的內置體二極管在切換時會有反向恢復現象。較長的trr會導致額外的功率損耗，因此快速恢復特性的MOSFET在高頻電路中更具優勢。
（六）熱阻（RθJA, RθJC）
MOSFET的熱管理是設計中不可忽視的部分。熱阻參數（如結-環境熱阻RθJA和結-殼熱阻RθJC）影響器件的散熱能力。在高功率應用中，應選用低熱阻封裝，并結合散熱片或風冷方式提高散熱效率。
三、設計優化與應用實例
（一）開關電源中的應用
在開關電源（SMPS）中，MOSFET負責高頻開關控制，降低轉換損耗至關重要。選擇低RDS(on)、低Qg的MOSFET，并結合零電壓開關（ZVS）或零電流開關（ZCS）技術，可進一步減少開關損耗，提高能效。
（二）DC-DC變換器
DC-DC轉換電路依賴MOSFET的高效開關性能。例如，在同步整流降壓轉換器（Buck Converter）中，低RDS(on) MOSFET可提高轉換效率；而在Boost升壓電路中，Vds(max)和反向恢復特性則顯得尤為重要。
（三）電機驅動
在無刷直流電機（BLDC）驅動中，MOSFET組成H橋電路控制電機相位通斷。低導通電阻與快速開關能力可降低電機發熱，提高效率。此外，MOSFET的Qg和dv/dt耐受能力也是關鍵考慮因素。
四、未來發展趨勢
隨著半導體技術的不斷進步，MOSFET的性能持續優化。以下是未來值得關注的幾個發展趨勢：
（一）更低的RDS(on)與更高的擊穿電壓
先進制程使MOSFET的導通損耗進一步降低，同時提高耐壓能力，拓展應用范圍。
（二）SiC（碳化硅）與GaN（氮化鎵）MOSFET的普及
寬禁帶半導體材料的MOSFET具備更高的效率、更快的開關速度和更小的Qg，已逐步在高頻、高壓應用中取代傳統硅基MOSFET。
（三）智能MOSFET的應用
集成溫度監控、過流保護等功能的MOSFET提高了可靠性，減少了外圍電路設計的復雜度。
五、結論
MOSFET的導通行為與其關鍵參數密切相關。在電路設計中，合理選擇MOSFET類型，并關注閾值電壓、導通電阻、柵極電荷、擊穿電壓、熱管理等因素，能夠有效優化系統性能。未來，隨著半導體技術的持續進步，MOSFET將在高效能、低功耗應用領域發揮更大的作用，為電子設計提供更加優越的解決方案。
