          MOS管尖峰電壓,成因,影響和防護措施介紹

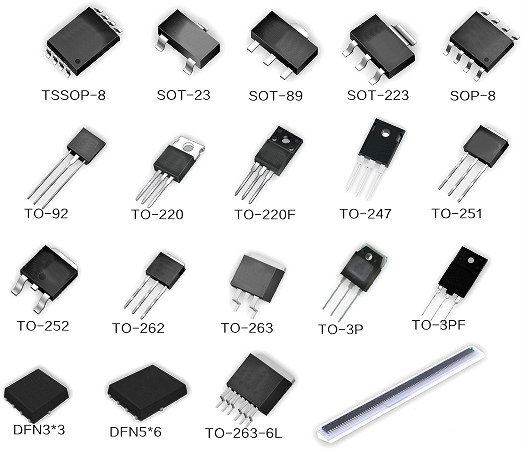

          MOS管尖峰電壓
          在開關電源和電機驅動等領域,MOS 管憑借高效的開關速度和低導通電阻成為核心器件。然而,在高頻、大電流的工作環境下,峰值電壓的出現成為影響系統穩定性與設備安全的重要問題。本文深入剖析了 MOS 管峰值電壓產生的原因、對電路的不良影響以及有效的保護措施。
          一、MOS 管峰值電壓產生的原因
          寄生電容的影響
          MOS 管工作時存在內部寄生電容,包括柵源電容(Cgs)和漏源電容(Cds)。在開關過程中,這些寄生電容的充放電行為會導致電壓波動。當 MOS 管從導通轉為截止時,寄生電容電荷迅速釋放,引起漏極瞬時電壓上升。其中,Cgs 在斷電瞬間可能未完全放電,造成柵電壓和漏電壓波動;而 Cds 在關斷時,由于漏源電流迅速減小,其電荷迅速釋放,進一步增加電壓尖峰的發生風險。
          電感效應
          電路中的導線、器件本身或 MOS 管周圍的元件會產生寄生電感。隨著電流變化率(di/dt)的變化,較大的電感會在關斷 MOS 管時導致電感兩端產生很大的壓降,疊加在漏極電壓上形成峰值電壓。特別地,寄生源極電感(Ls)在關斷時會產生反向峰值電壓,疊加在漏極電壓上,增大峰值電壓幅度。
          驅動電路不當
          若驅動電路無法對寄生電容快速充放電,會導致柵極電壓不穩定,進而影響漏極電壓。這種情況常見于驅動電流不足或驅動響應速度不夠快的電路中,容易導致斷電時電壓尖峰增大。
          負載電流突然變化
          當 MOS 管從導通狀態變?yōu)榻刂範顟B(tài)時,負載電流迅速下降。如果電流變化過快,電感和寄生電容相互作用,可能引起較大的電壓波動,形成峰值電壓。
          電源和接地電纜阻抗
          在高頻下,電源和接地電纜阻抗可能較高。這些阻抗在 MOS 管快速關斷時會導致電壓波動,產生峰值電壓。在高功率情況下,電源和接地阻抗對峰值電壓的影響尤為顯著。
          二、峰值電壓對電路和系統性能的負面影響
          器件損壞
          過高的峰值電壓會使 MOS 管承受超過額定值的電壓,導致過載、過熱,甚至柵氧化層塌陷。這些問題不僅會縮短 MOS 管的壽命,還可能對其造成直接損壞。
          系統性能下降
          峰值電壓會引起系統輸出電壓波動,給系統帶來電磁干擾(EMI)和噪聲等問題,降低工作效率和可靠性。對于穩定性要求較高的應用,如精密控制和通信系統,其影響更為嚴重。
          復雜的驅動電路設計
          為了抑制峰值電壓,設計人員往往需要采取額外措施,如并聯電阻器、電容器或保護二極管等組件,這增加了電路復雜性和成本。
          三、降低 MOS 管峰值電壓影響的措施
          電路布局優化
          良好的 PCB 設計可以有效降低寄生電感和電容對峰值電壓的影響。正確的布線能夠縮短電源與地之間的距離,適當增加去耦電容可以有效降低關鍵路徑寄生電感和峰值電壓幅值,從而進一步抑制電壓波動。
          軟開關技術
          軟開關技術允許以零或接近零電壓開關頻率進行開關,并引入諧振電容。該技術減少了開關期間的電壓和電流變化,從而減少了峰值電壓的出現,特別適合高頻電路。
          加吸收電路
          在 MOS 管的漏極和源極之間并聯一個電阻和一個電容,構成吸收電路。這種電路可以有效耗散反向峰值電壓的能量,降低峰值電壓幅值。不過,需要選擇適當?shù)碾娮韬碗娙葜?,以避免對電路其他部分產生負面影響。
          選擇合適的 MOS 管
          通過選擇具有較高耐壓的 MOS 管,可以降低電壓尖峰的可能性。同時,還應關注 MOS 管的閾值電壓、最大漏極電流等參數,以確保其在運行環境中的穩定性。
          優化 MOS 管驅動電路設計
          保證驅動電流充足且響應速度快,在開關 MOS 管時,寄生電容能夠快速充放電,防止柵極電壓波動過大,從而抑制峰值電壓。
          綜上所述,MOS 管的峰值電壓問題是高頻電路中常見且嚴重的現象。若處理不當,可能會帶來較大的負面影響。通過采用優化電路布局、軟開關技術、峰值電壓吸收電路等保護措施,并結合實際應用場景分析峰值電壓的原因,可以有效抑制其帶來的問題。隨著電力電子技術的不斷發展,峰值電壓保護技術也在不斷進步。更高效的 MOS 管、更先進的半導體材料和智能驅動設計,為電路峰值電壓抑制提供了更全面的解決方案,有助于保障電子設備的穩定運行和可靠性能。
