可控硅觸發電路之脈沖信號解析

一、脈沖信號在可控硅觸發電路中的優勢

為了有效降低柵極功率耗散，可控硅觸發電路采用單個脈沖或一連串脈沖來觸發可控硅SCR，取代了傳統的連續直流柵極信號。這種方式不僅能精準控制可控硅SCR的觸發點，還能便捷地在可控硅SCR與柵極觸發電路之間實現電氣隔離。尤其是在多個可控硅SCR從同一源頭選通的情況下，借助脈沖變壓器或光耦合器進行電氣隔離顯得尤為重要。這樣的隔離措施不僅可以減少諸如瞬態噪聲信號等不必要的信號干擾，避免其無意中觸發敏感的SCR，還能顯著提升整個電路的穩定性和可靠性。

二、基于單結晶體管振蕩器的脈沖產生電路

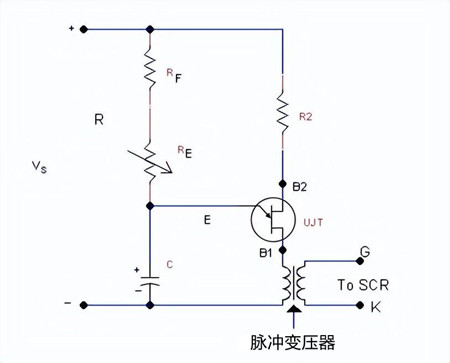

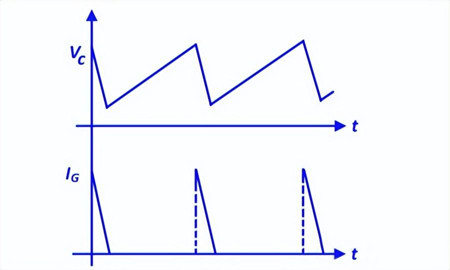

運用單結晶體管（UJT）振蕩器來產生脈沖，是觸發可控硅SCR的一種常見且高效的方法。該電路能在B點輸出一系列窄脈沖。當電容充電至UJT的峰值電壓（V_）時，UJT被觸發導通。此時，發射極-基極1結呈現出低電阻狀態，發射極電流隨之流經脈沖變壓器的初級線圈，進而將柵極信號傳遞至可控硅SCR。若想增加輸出信號的脈沖寬度，可以通過增大電容C的值來實現。

然而，該電路也存在一定挑戰，即由于脈沖寬度較窄，可能會出現未能在去除柵極信號之前獲得鎖存電流的情況。為解決這一問題，可引入RC緩沖電路。

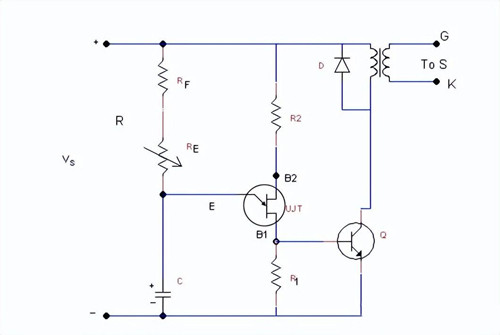

此外，還有另一種改進電路，其操作原理與上述類似，但通過利用電阻R兩端的輸出來驅動與變壓器初級線圈串聯的晶體管Q，從而有效改善脈沖的寬度和上升時間。當來自UJT的脈沖信號施加到Q的基極時，晶體管Q飽和導通，電源電壓V_隨即被施加在初級線圈兩端，這會在脈沖變壓器的次級線圈感應出一個電壓脈沖，并將其傳遞至可控硅SCR。當脈沖信號從Q的基極撤除時，晶體管Q截止。此時，變壓器中塌陷的磁場在初級繞組上感應出相反極性的電壓，二極管D在此過程中為電流提供泄放路徑。

三、采用DIAC的觸發電路

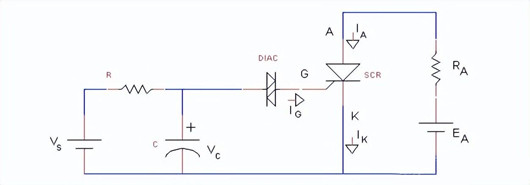

存在一種使用DIAC的類似電路，它依據RC時間常數在一段時間內緩慢地為電容充電。一旦電容充電至與DIAC的擊穿電壓相等的電壓值，DIAC便會切換至導通狀態。隨后，電容迅速對可控硅SCR的柵極端子放電，經過短暫間隔后，DIAC關閉并重復整個循環過程。這種設計的優勢在于，盡管需要相對較低的功率從直流電源為電容充電，但卻能在短時間內提供足夠的大功率，以確保可控硅SCR的可靠開啟。

四、光耦合器在觸發電路中的應用

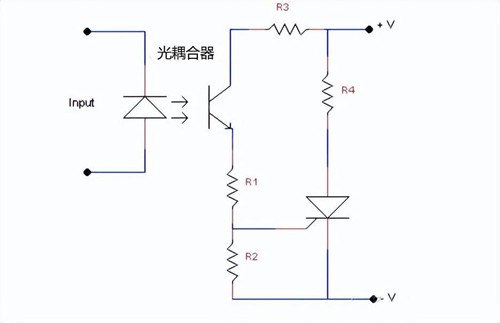

下圖展示的觸發電路采用了光耦合器，以此在控制電路與負載之間實現電氣隔離。這種基于光耦合器的觸發方式能夠有效防止因噪聲或瞬變而導致的錯誤觸發現象，因而在固態繼電器領域得到了廣泛的應用和推廣。
